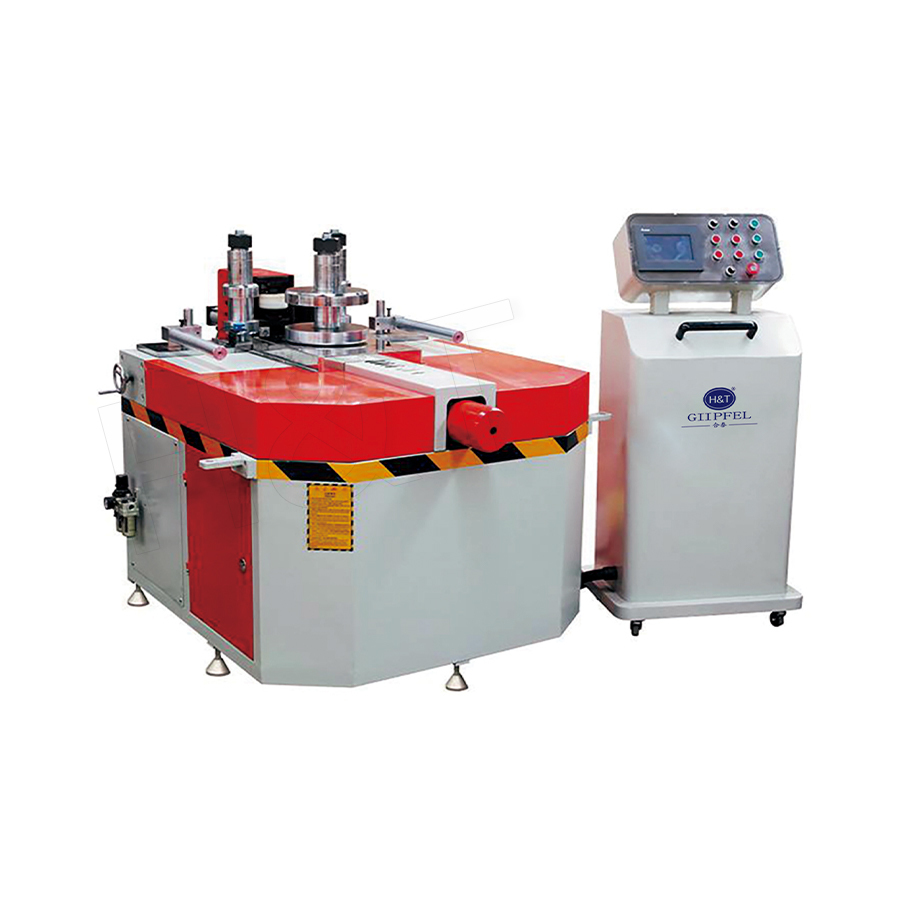

Doblado rodante 3D Proveedor

Dobladora rodante 3D es un proceso de conformado de metal controlado por CNC que utiliza tres o más rodillos ajustables de forma independiente para doblar continuamente perfiles, tubos o placas de metal en geometrías curvas complejas en un espacio tridimensional. A diferencia del doblado por rodillos 2D convencional, que produce arcos circulares simples en un solo plano, la máquina dobladora por rodillos 3D controla simultáneamente la curvatura de la pieza de trabajo en las direcciones X, Y y Z, lo que permite la producción de curvas espaciales como hélices, arcos compuestos, elipses, parábolas y trayectorias 3D de forma libre.

Los tres rodillos funcionan como un sistema de deformación progresiva: a medida que la pieza de trabajo avanza entre ellos, la posición de cada rodillo se ajusta de forma independiente mediante servomotores bajo control CNC, generando una deformación plástica localizada que dobla la sección transversal en la trayectoria curva objetivo. Repetibilidad del posicionamiento del rodillo CNC de aproximadamente 0,01 mm permite la producción de componentes arquitectónicos, aeroespaciales y estructurales complejos que serían imposibles de lograr con equipos de doblado de rodillos manuales o 2D.

Cómo funciona la máquina dobladora rodante 3D

El principio de formación de tres rodillos

En una configuración estándar de tres rodillos, dos rodillos sirven como rodillos de soporte/impulsión (fijos o ajustables en posición) y un rodillo es el rodillo doblador (verticalmente ajustable). A medida que la pieza de trabajo pasa entre los rodillos, el desplazamiento vertical del rodillo doblador determina el radio de curvatura local en el punto de contacto. Al variar continuamente este desplazamiento a medida que avanza el perfil, se puede producir una curva de radio continuamente variable, en lugar de un arco de radio fijo, a lo largo de toda la pieza de trabajo.

Formación espacial 3D

Para una verdadera producción de curvas en 3D, el conjunto de rodillos se monta en un sistema que también permite el ajuste lateral (eje Y) y rotacional (giro) del punto de contacto del rodillo a medida que avanza el perfil. Esto permite que la dirección de flexión cambie continuamente a lo largo de la longitud de la pieza de trabajo, produciendo formas helicoidales, curvadas compuestas y torcidas espacialmente. El sistema CNC interpola todos los ejes de los rodillos simultáneamente, traduciendo la geometría de la curva objetivo 3D en una secuencia coordinada de movimiento de rodillos de múltiples ejes.

Doblado de varias pasadas para radios estrechos

Para radios más estrechos de los que se pueden lograr en una sola pasada (normalmente relaciones R/altura de sección inferiores a 5:1 para secciones estructurales), el programa CNC ejecuta múltiples pasadas con un desplazamiento incremental del rodillo, doblando gradualmente el perfil hasta el radio objetivo sin sobrecargar el material. El número de pasadas necesarias depende de la ductilidad del material y del radio objetivo; Las secciones de aluminio pueden requerir 3 a 5 pases , mientras que los metales más blandos pueden alcanzar el objetivo en 1 o 2 pasadas.

Ventajas técnicas clave

Alta repetibilidad y precisión CNC

El posicionamiento del rodillo servoaccionado con retroalimentación del codificador logra una repetibilidad de la posición del rodillo de 0,01 milímetros , lo que se traduce en una consistencia del radio superior a ±0,5 % en toda la longitud del perfil. Esta precisión es fundamental para estructuras arquitectónicas donde se deben ensamblar componentes curvos idénticos con espacios de unión uniformes y para marcos aeroespaciales donde la desviación de la curva afecta el rendimiento aerodinámico.

Baja tensión residual y estabilidad dimensional

porque Dobladora rodante 3D distribuye la deformación por flexión gradual y progresivamente a lo largo de la longitud del perfil, en lugar de aplicarla en un solo punto como en el doblado por presión, la distribución de la tensión residual en la pieza terminada es más uniforme y de menor magnitud. Esto da como resultado una mejor estabilidad dimensional a lo largo del tiempo, una reducción de la recuperación elástica después del conformado y un menor riesgo de deformación retardada durante las operaciones posteriores de soldadura o recubrimiento.

Amplia gama de tipos y tamaños de perfiles

Las máquinas dobladoras de rodillos 3D se adaptan a una amplia sección transversal de perfiles estructurales y arquitectónicos equipando los rodillos con ranuras o superficies planas adaptadas al perfil:

• Tubos y tuberías redondos (de Ø20 mm a Ø500 mm)
• Perfiles huecos cuadrados y rectangulares (20×20 a 400×200 mm)
• Ángulo de acero (L30×30 a L200×200 mm)
• Canal de acero (secciones U/C, hasta C300)
• Vigas en H y en I (hasta HEA 300 y más pesadas en máquinas grandes)
• Extrusiones de aluminio personalizadas (secciones en T, secciones en Z, perfiles de muro cortina)
• Placa plana (para preformado de conos y cabezas abombadas)

Automatización y Medición Integrada

Los sistemas avanzados de máquinas dobladoras de rodillos 3D integran la medición de radio en línea, utilizando sensores de distancia láser o calculadoras de curvatura basadas en codificadores, que envían datos de geometría de curva en tiempo real al controlador CNC. El sistema ajusta automáticamente las posiciones de los rodillos para corregir las desviaciones entre el radio real y el objetivo a mitad de pasada, sin detener la máquina. Este control de radio de circuito cerrado reduce las tasas de desperdicio en perfiles complejos desde 5-15% (bucle abierto) a menos 1% .

Comparación: máquina dobladora rodante 3D versus otros métodos de doblado para perfiles

Aplicaciones industriales de la máquina dobladora rodante 3D

Construcción Arquitectónica y Estructural

Dobladora rodante 3D es la tecnología principal para producir elementos estructurales curvos de acero en edificios de gran envergadura, marquesinas de estadios, tejados de terminales de aeropuertos y puentes peatonales. Las vigas en I estructurales, las secciones huecas y los perfiles de canal doblados en geometrías helicoidales o curvadas compuestas se utilizan comúnmente en escaleras destacadas, pasamanos curvos y nodos de estructuras espaciales donde la curva cambia de dirección en el espacio 3D.

Chasis para vehículos automotrices y ferroviarios

Los arcos de techo, los marcos de las ventanas y los rieles estructurales laterales de la carrocería para autobuses, vagones y vehículos especiales siguen complejas trayectorias curvas en 3D que se ajustan a la superficie de diseño exterior del vehículo. La máquina dobladora con rodillos 3D produce estos miembros estructurales curvos a partir de extrusiones de aluminio o secciones huecas de acero en una sola pasada de la máquina, con una precisión de radio suficiente para el montaje directo en el bastidor del vehículo sin operaciones de montaje adicionales.

Construcción naval y estructuras offshore

Los marcos de los cascos de los barcos, las vigas curvas de las cubiertas y los codos de tuberías en las estructuras superiores de las plataformas marinas requieren un curvado de radio grande de secciones de acero pesadas. Las máquinas curvadoras 3D para aplicaciones de construcción naval pueden procesar secciones de hasta 600 milímetros × 300 milímetros con espesores de pared de hasta 30 mm, lo que ofrece las curvas compuestas requeridas por la geometría del casco de un barco sin la distorsión térmica asociada con la flexión por calor.

Estructuras solares y energéticas

Los rieles de montaje curvos para conjuntos de paneles solares en techos curvos o fachadas de edificios, marcos de góndolas de turbinas eólicas y sistemas de almacenamiento de energía que albergan miembros estructurales se benefician de la capacidad de 3D Rolling Bending Machine para producir perfiles de aluminio livianos y curvados con precisión que se ajustan a geometrías superficiales arquitectónicas o de ingeniería complejas.

Preguntas comunes sobre la máquina dobladora rodante 3D

¿Cómo se programa una curva 3D en la máquina?

La geometría de la curva 3D de destino normalmente se define como una nube de puntos, una spline o una curva NURBS en un modelo CAD 3D. El software de programación fuera de línea importó esta geometría, discretiza la curva en comandos de posición de rodillo en intervalos de incremento de avance definidos, aplica compensación de recuperación elástica y genera el programa CNC de múltiples ejes. El programa se puede validar mediante simulación antes del primer plegado físico, lo que reduce el desperdicio del primer artículo en geometrías complejas.

¿Cuál es el radio de curvatura mínimo alcanzable para secciones estructurales?

Para una sección hueca cuadrada de acero estructural estándar (por ejemplo, RHS 100×100×5 mm), el radio de curvatura mínimo alcanzable mediante laminación en frío es de aproximadamente 8–12 veces la altura de la sección (Radio de la línea central de 800 a 1200 mm) sin una distorsión significativa de la sección transversal. Los radios más estrechos requieren múltiples pasadas con tratamiento térmico intermedio o el uso de laminado asistido por mandril, que está disponible en máquinas especializadas.

¿Se produce distorsión de la sección transversal (ovalización) durante la máquina dobladora con rodillos 3D?

Sí, cierto grado de ovalización de la sección transversal o distorsión de la brida es inherente al doblado por rodillos. Para tubos redondos, la ovalización en la curvatura suele limitarse a 3–8% de la DO nominal cuando el radio de curvatura es mayor que 10× OD. Para secciones cuadradas y rectangulares, el abombamiento lateral en el radio exterior se puede controlar mediante ranuras de rodillos adaptadas al perfil que soportan los cuatro lados durante el doblado. Para vigas en I y canales, el pandeo del alma se evita ajustando la velocidad y la presión del rodillo doblador para mantener tasas de deformación controladas.
