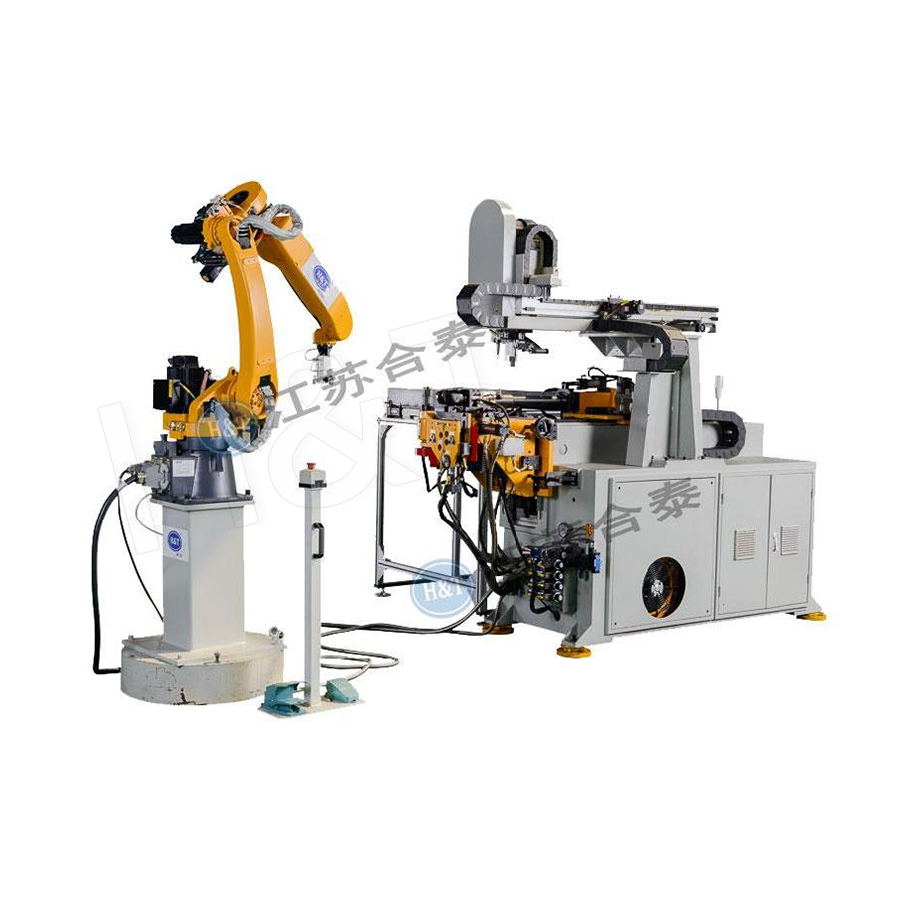

Doblador de tubos con robot se refiere a la profunda integración de uno o más robots industriales con máquinas dobladoras de tubos CNC para formar un sistema totalmente automatizado capaz de ejecutar el ciclo completo de producción de doblado de tubos (alimentación, agarre, posicionamiento, sujeción, doblado, re-agarre para reposicionamiento y descarga) con mínima o nula intervención del operador. El robot maneja todas las funciones de movimiento y posicionamiento del material mientras la máquina dobladora ejecuta la secuencia de doblado programada bajo control CNC.
Esta integración transforma una celda de doblado semiautomática convencional (donde un operador carga, posiciona y retira manualmente cada tubo) en un sistema de producción apagado o casi apagado. Las células robóticas de doblado de tubos procesan tubos con diferentes diámetros, espesores de pared, radios de curvatura y geometrías 3D complejas a través del sistema flexible del robot. movimiento de 6 ejes —Ajustar automáticamente la posición de agarre, la orientación y la fuerza de sujeción para cada especificación de tubo, sin necesidad de reequipamiento mecánico del sistema de carga/descarga.
Cómo funciona una célula robótica para doblar tubos
Una celda robótica de doblado de tubos integra múltiples sistemas que se comunican a través de un controlador de celda central, coordinando todas las operaciones en un ciclo de producción sincronizado:
- Revista Tube y presentación: Los tubos rectos se almacenan en un cargador o cargador de paquetes. Un mecanismo de separación de tubos (vibratorio, de rodillos o servoaccionado) presenta un tubo a la vez hasta la posición de recogida del robot, con la orientación alineada con la dirección de aproximación del robot.
- Recogida del robot y posicionamiento inicial: Las herramientas del extremo del brazo (EOAT) del robot, una pinza personalizada diseñada para el rango de diámetro del tubo, recogen el tubo del cargador y lo llevan al mandril o abrazadera de la máquina dobladora. El robot posiciona el tubo con la profundidad de inserción programada y la orientación angular para el primer doblez.
- Sujeción de la máquina dobladora y primer doblez: La matriz de sujeción de la máquina dobladora se cierra sobre el tubo. El robot puede soltar su agarre (si la máquina dobladora tiene un carro integrado) o mantener un agarre coordinado. La máquina dobladora CNC ejecuta la primera curvatura con un ángulo, velocidad y posición del mandril precisos y servocontrolados.
- Reagarre para dobleces posteriores: Después del primer doblez, el robot vuelve a agarrar el tubo en la posición correcta para la longitud de alimentación y el ángulo de rotación del siguiente doblez. Esta secuencia de re-agarre, que es el desafío de coordinación más complejo en el doblado de tubos por robot, está preprogramada con rutas comprobadas de colisión para cada transición de curvatura en cada programa de pieza.
- Finalización y descarga: Después del doblado final, el robot lleva el tubo terminado a un medidor de inspección, un transportador, un dispositivo de apilado o una estación de procesamiento posterior (formación de extremos, marcado o ensamblaje). El controlador de celda inicia inmediatamente el siguiente ciclo cuando el robot regresa al almacén.
Ventajas clave del doblado de tubos por robot
Aumento espectacular del rendimiento
A doblador de tubos por robot La célula funciona continuamente a lo largo de 24 horas al día, 7 días a la semana con sólo breves paradas para recarga del cargador y mantenimiento periódico. En comparación con una máquina dobladora atendida manualmente que opera en un turno de 8 horas, una célula robótica puede lograr 2,5 a 3 veces más piezas por semana calendario desde la misma máquina dobladora, una ganancia de productividad que normalmente justifica la integración del robot en un plazo de 12 a 24 meses en la producción automotriz de volumen medio.
Calidad y trazabilidad constantes de las piezas
La carga manual introduce una variación de tubo a tubo en la profundidad de inserción y la orientación angular que contribuye a la dispersión dimensional en la pieza terminada. La carga del robot elimina esta fuente de variación, logrando repetibilidad de inserción de ±0,2 mm y ±0,05° —Mejorar la capacidad del proceso (Cpk) de las dimensiones críticas de pliegue normalmente entre 0,3 y 0,5 puntos Cpk en comparación con la operación manual. Los datos de producción de cada pieza (ruta utilizada por el robot, parámetros de plegado, tiempo del ciclo) se registran automáticamente con el número de serie de la pieza para una trazabilidad completa.
Producción flexible de múltiples productos
El movimiento de 6 ejes del robot y el EOAT programable le permiten manipular tubos de diferentes diámetros, longitudes y espesores de pared sin necesidad de reequipar mecánicamente el sistema de carga. El cambio entre programas de pieza requiere solo una selección de receta de software: el robot, la máquina dobladora y el controlador de celda cargan los parámetros correctos simultáneamente. Con sistemas EOAT de cambio rápido (cambiadores de herramientas automatizados en la muñeca del robot), Los cambios de diámetro se completan en menos de 2 minutos. .
Procesamiento paralelo de múltiples moldes
Un solo robot puede servir a varias máquinas dobladoras simultáneamente: una arquitectura de celda en la que el robot carga la Máquina 1 mientras la Máquina 2 está doblando y luego la transfiere a la Máquina 2 mientras la Máquina 1 dobla. Este enfoque de compartir máquinas puede aumentar la producción celular general al 30–50% sobre celdas de robot de una sola máquina y reduce el tiempo de inactividad del robot (el período en el que el robot espera a que la máquina complete su ciclo de plegado) a casi cero.
Doblado de tubos robótico versus doblado manual y automatizado por CNC
| factores | Doblador de tubos con robot | Dobladora de alimentación automática CNC | Dobladora CNC manual |
|---|---|---|---|
| Horas de funcionamiento/día | Hasta 24 horas | Hasta 24 horas | 8 a 16 horas (turnos) |
| Flexibilidad en la mezcla de productos | Alto (robot de 6 ejes) | Medio (eje de alimentación fijo) | Alto (el operador se adapta) |
| Consistencia dimensional entre partes | más alto | Alto | moderado |
| Servicio multimáquina | Sí (1 robot: 2-3 máquinas) | No | Sí (1 operador: 2 máquinas) |
| Costo de inversión | Altoest | Medio | Más bajo |
| Recuperación del retorno de la inversión (típico) | 12 a 24 meses | 6 a 18 meses | Inmediato |
Diseño de herramientas de extremo de brazo (EOAT) para doblar tubos
Las herramientas del extremo del brazo del robot son una de las decisiones de ingeniería más críticas en una celda de doblado de tubos de un robot. EOAT debe sujetar firmemente el tubo en múltiples posiciones a lo largo del ciclo de doblado, acomodar todos los diámetros de tubo en la mezcla de productos y resistir las fuerzas generadas durante el doblado sin permitir el deslizamiento del tubo:
- Pinza de bloque en V con mandíbula paralela: El diseño más común para la manipulación de tubos redondos. Dos bloques en V (emparejados con el diámetro exterior del tubo) cierran el tubo desde lados opuestos. La fuerza de agarre está servorregulada para evitar marcas en la superficie de los tubos pulidos o recubiertos y, al mismo tiempo, mantener una sujeción segura durante la transferencia.
- EOAT de muñeca giratoria: Para los tubos que requieren rotación (reposicionamiento del eje B) entre curvas, un módulo de muñeca giratoria en el EOAT permite que el robot gire el tubo alrededor de su eje longitudinal independientemente de los ejes de la muñeca del robot, lo que aumenta la flexibilidad de programación y reduce la complejidad de la ruta para piezas 3D complejas.
- Sistema EOAT de cambio rápido: Un cambiador de herramientas automatizado se monta en la muñeca del robot, lo que le permite seleccionar entre 2 y 5 pinzas preestablecidas de diferentes tamaños dentro de la celda. Este sistema permite al robot manipular tubos desde Ø10 mm a Ø76 mm en una sola celda sin cambios manuales de EOAT entre números de pieza.
- Detección de fuerza/par: Un sensor de fuerza-torque de 6 ejes entre la muñeca del robot y el EOAT detecta fuerzas de contacto inesperadas durante la inserción del tubo, evitando daños en las herramientas y activando una parada segura si el tubo no se presenta correctamente o si se produce una desviación de posición.
Aplicaciones industriales del doblado de tubos por robot
Líneas de producción automotrices de nivel 1
Doblador de tubos con robot Las celdas son equipo estándar en los proveedores automotrices de nivel 1 que producen líneas de freno, rieles de combustible, sistemas de escape y líneas de refrigerante de aire acondicionado. Una célula típica produce 800–1500 conjuntos de tubos por turno de compleja geometría de tubo 3D, con inspección automática durante el proceso integrada en la ruta de descarga del robot para lograr Control 100% dimensional de cada pieza antes de que entre en el buffer de envío.
Componentes aeroespaciales y de defensa
Las líneas hidráulicas de las aeronaves, los tubos del sistema de combustible y los componentes del sistema neumático se producen en celdas de doblado de robots donde la combinación de posicionamiento consistente, registro de parámetros completamente digital e integración con la inspección CMM crea el récord de calidad compatible con AS9100 requerido para los componentes críticos para el vuelo. La capacidad del robot para manejar frágiles tubos de titanio con un movimiento controlado y sin vibraciones es particularmente valiosa en aplicaciones aeroespaciales.
Sistemas de climatización y refrigeración
Las líneas de refrigerante de cobre para sistemas de aire acondicionado, formas de tubos en forma de horquilla para serpentines de evaporadores y condensadores y conjuntos de colectores se producen en células robotizadas para doblar tubos integradas con estaciones de formación de extremos y pruebas de fugas. El robot permite la producción continua de múltiples productos en todos los tamaños de líneas de refrigerante, desde Ø6 mm a Ø28 mm en una sola celda, compatible con la amplia variedad de productos de los OEM de equipos HVAC.
Preguntas comunes sobre el doblado de tubos por robot
¿Qué volumen de producción justifica la inversión en doblado de tubos por robot?
La inversión en células robóticas normalmente se justifica con volúmenes de producción anuales de 100.000 o más conjuntos de tubos por año por familia de piezas , o cuando la combinación de volumen, complejidad de las piezas y requisitos de calidad crea una ventaja de costo por pieza sobre el plegado manual. Las familias de líneas de frenos para automóviles (múltiples variantes que comparten la misma celda robótica y máquina dobladora) a menudo suman entre 300 000 y 800 000 conjuntos por año por celda, lo que proporciona un fuerte retorno de la inversión dentro de 12 a 18 meses .
¿Cómo se programa el movimiento de agarre del robot para tubos 3D complejos?
Las rutas de reagarramiento se programan fuera de línea mediante un software de simulación que modela el robot, la máquina dobladora, el tubo en su estado doblado actual y todas las herramientas. El software genera trayectorias de robot sin colisiones para cada transición de re-agarre y simula el ciclo de plegado completo a velocidad de producción para verificar que no se produzcan interferencias. La validación de la ruta final se realiza en la celda física con una ejecución de prueba a baja velocidad antes del lanzamiento de producción. Cada programa de pieza almacena la trayectoria completa del robot, los parámetros de plegado y el registro de simulación como un paquete digital vinculado.
¿Qué sucede cuando la celda del robot encuentra un defecto o atasco en el tubo?
Las células de doblado de robots modernas incorporan múltiples capas de detección de fallas: la detección de fuerza-torque en la muñeca del robot detecta una resistencia inesperada durante la inserción del tubo; los sistemas de visión en el cargador verifican la correcta separación y orientación de los tubos antes de recogerlos; y la máquina dobladora monitorea la corriente del servo para detectar una fuerza de flexión anómala (lo que indica un defecto en el tubo o un atasco en el mandril). Al detectar una falla, la celda realiza una parada segura, registra el evento de falla con una marca de tiempo y datos del sensor, y envía una alerta al operador para que intervenga. Los procedimientos claros de recuperación de fallas programados en el controlador de celda minimizan el tiempo de reinicio a lo habitual. 2 a 5 minutos para tipos de fallas comunes.
