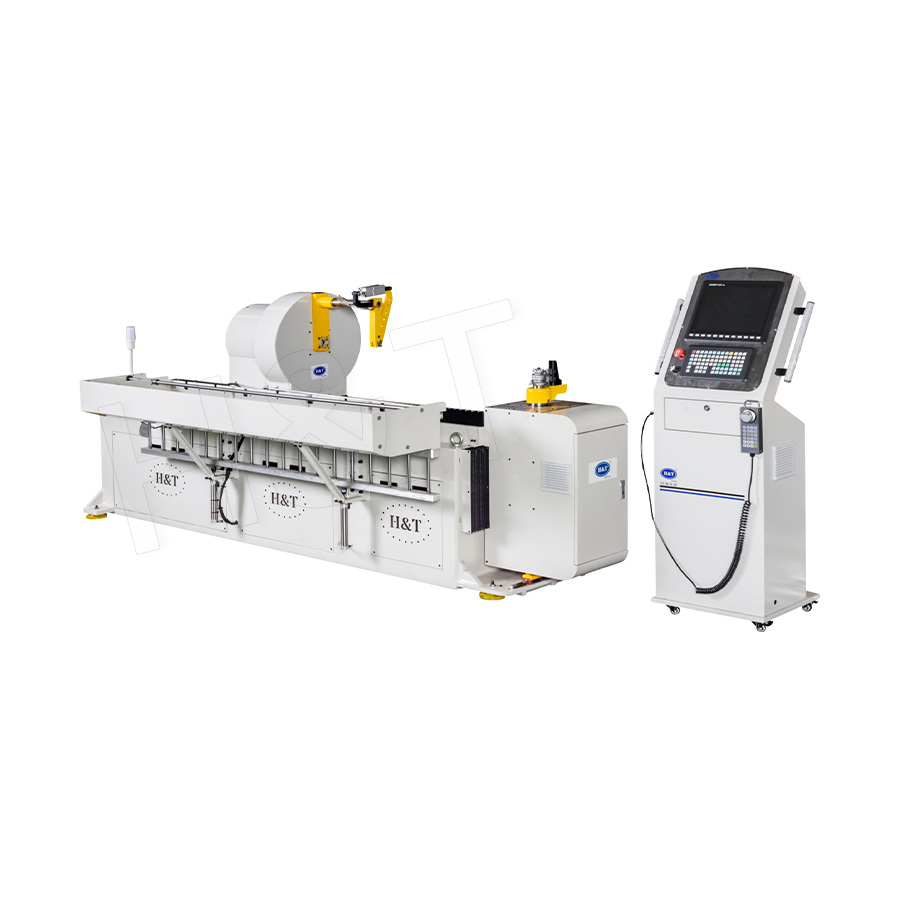

Máquina dobladora de alambre (también conocida como conformadora de alambre, máquina dobladora de alambre de acero o conformadora de alambre de hierro) es un proceso de fabricación industrial en el que alambre metálico (acero, acero inoxidable, cobre, hierro, aluminio o alambre de aleación especial) se moldea en configuraciones 2D o 3D predefinidas mediante máquinas dobladoras automáticas o semiautomáticas. Estas máquinas utilizan cabezales dobladores servoaccionados, brazos giratorios y mecanismos de alimentación de alambre de precisión para producir ganchos, anillos, soportes, resortes, rejillas, marcos, clips y formas espaciales complejas a partir de alambre enrollado en ciclos de producción continuos, repetibles y de alta velocidad.

Las máquinas dobladoras de alambre varían desde simples unidades 2D accionadas por levas para formas de alambre plano hasta sistemas multieje 3D totalmente controlados por CNC capaces de producir formas espaciales complejas con Rotación sin restricciones de 360° del cabezal doblador. Las máquinas dobladoras de alambre CNC de alta gama pueden ejecutar 30–120 operaciones de plegado por minuto , lo que los hace esenciales en la fabricación de gran volumen para las industrias automotriz, de construcción, de artículos para el hogar, agrícola y electrónica.

Cómo funciona la máquina dobladora de tubos

El proceso de la máquina dobladora de tubos implica una secuencia de operaciones coordinadas con precisión realizadas por los sistemas mecánicos y de control centrales de la máquina:

1. Enderezado de alambre: El alambre alimentado desde un carrete de bobina pasa a través de un enderezador de rodillos múltiples que elimina la curvatura residual de la bobina, entregando un cable recto y libre de tensión al cabezal de doblado. La presión del rodillo enderezador es ajustable para diferentes diámetros de alambre y materiales.
2. Alimentación de alambre servocontrolada: Una unidad de alimentación de rodillo de presión servoaccionada hace avanzar el alambre en incrementos programados con precisión entre operaciones de doblado. Precisión de la longitud de alimentación de ±0,1mm es estándar en los sistemas CNC y determina directamente las longitudes de los segmentos rectos de la pieza terminada.
3. Operación del cabezal de flexión: El cabezal doblador, que sostiene un pasador doblador y una herramienta de pivote, gira según el ángulo programado alrededor del cable, obligándolo a doblarse en el punto de contacto. En las máquinas 2D, el cabezal gira en un plano fijo. En las máquinas 3D, el cabezal doblador también puede girar alrededor del eje longitudinal del cable (eje B), lo que permite doblarlos en cualquier dirección en el espacio 3D.
4. Corte: Después del último plegado, una unidad de corte integrada (cizalla volante o guillotina) separa la pieza terminada del alimentador de alambre. El corte se sincroniza con la secuencia de plegado mediante el controlador CNC, manteniendo la longitud total precisa de la pieza.
5. Descarga: Las piezas terminadas caen en un contenedor de recolección o son recogidas por un robot o transportador para su procesamiento posterior (soldadura, recubrimiento, ensamblaje).

Máquina dobladora de tubos 2D versus máquina dobladora de tubos 3D

La distinción entre la capacidad de la máquina dobladora de tubos 2D y 3D es fundamental para la selección de la máquina y el diseño de piezas:

Parámetros ajustables y flexibilidad de control

Las modernas máquinas dobladoras de alambre CNC brindan un control integral de parámetros, lo que permite que la misma máquina maneje una amplia gama de diámetros de alambre, materiales y geometrías de piezas sin necesidad de reequipamiento mecánico:

• Ángulo de flexión: Programable de 1° a 360° por paso de plegado. Los factores de compensación elástica se almacenan por material y diámetro del alambre, ajustando automáticamente el ángulo programado para lograr la geometría objetivo después de la recuperación elástica.
• Velocidad de flexión: La velocidad del cabezal de doblado servocontrolado se puede ajustar desde lenta (para curvaturas cerradas en materiales duros) hasta rápida (para curvaturas simples en alambre dúctil). La velocidad variable dentro de un programa de una sola pieza optimiza el tiempo del ciclo sin riesgo de marcas o grietas en la superficie.
• Longitud de alimentación de alambre: Cada incremento de avance define la longitud del segmento recto antes del siguiente doblez. Los incrementos pueden variar desde 0,1 mm a varios metros en un programa de una sola pieza, que acomoda piezas desde clips en miniatura hasta marcos de muebles grandes.
• Radio de curvatura: El diámetro del pasador de flexión determina el radio de curvatura interior. Los juegos de pasadores de cambio rápido permiten cambiar el radio entre programas de piezas sin tiempos de inactividad prolongados.
• Rotación del eje B (máquinas 3D): El ángulo del plano de curvatura con respecto al eje del alambre es programable por paso de curvatura, lo que permite orientar las curvaturas sucesivas en cualquier dirección en el espacio 3D.

Funciones auxiliares integradas

Máquina dobladora de tubos Las máquinas suelen estar equipadas con unidades de procesamiento auxiliares que las transforman en celdas completas de fabricación desde el cable hasta la pieza terminada, eliminando la necesidad de operaciones posteriores separadas:

• Unidad de corte: La cizalla volante o el cortador de guillotina cortan el cable en posiciones programadas. La fuerza de corte y la holgura de la hoja se ajustan para cada diámetro de alambre y material para garantizar caras de corte sin rebabas.
• Unidad de biselado: Los accesorios de biselado de extremos desbarban y biselan los extremos de los cables cortados en línea, lo cual es fundamental para la seguridad y la calidad del ensamblaje en componentes como marcos de dispositivos médicos y formas de alambre para servicios de alimentos.
• Unidad de soldadura: Los módulos de soldadura por puntos por resistencia o láser pueden unir extremos de alambre o intersecciones de alambre cruzado en línea, produciendo anillos, rejillas o estructuras de cesta de forma cerrada sin una estación de soldadura separada.
• Estampado y marcado: Los rodillos de estampado en línea o las unidades de marcado láser aplican números de piezas, códigos de fecha o patrones decorativos a las superficies de los cables durante el ciclo de formado, lo que respalda la trazabilidad y la diferenciación del producto.
• Bobinado y apilado automático: Para una producción de gran volumen, las unidades integradas de bobinado o apilamiento recogen las piezas terminadas en paquetes organizados, listas para su embalaje o recubrimiento posterior, sin manipulación manual.

Materiales de alambre y rangos de diámetro

Las máquinas dobladoras de tubos están disponibles en configuraciones que cubren diámetros de alambre desde alambre de precisión submilimétrico hasta alambre estructural pesado:

• Alambre de acero al carbono (Q195, Q235, SAE 1006–1065): El sustrato más común. Las resistencias a la tracción desde 350 N/mm² (alambre blando) hasta 1500 N/mm² (alambre trefilado) requieren fuerzas de flexión muy variables; la selección de la máquina debe estar clasificada para el material más duro de la mezcla de producción.
• Alambre de acero inoxidable (302, 304, 316): Mayor recuperación elástica y tasa de endurecimiento por trabajo que el acero al carbono. Utilizado en equipos de procesamiento de alimentos, dispositivos médicos y aplicaciones marinas. Normalmente requiere 15-25 % más de recuperación elástica sobre-flexión compensación en comparación con el alambre de acero al carbono equivalente.
• Alambre de cobre y latón: La excelente ductilidad permite curvaturas cerradas y formas 3D complejas. Común en componentes eléctricos, artículos decorativos y aletas de intercambiadores de calor. La fuerza de conformado baja se adapta a configuraciones de máquinas livianas.
• Alambre de aluminio: Se utiliza en formas de alambre para embalaje, automoción y aeroespacial. Requiere superficies de contacto de herramientas pulidas para evitar rayones en la superficie que podrían iniciar grietas por fatiga.

Rangos de capacidad estándar de la máquina: diámetros de alambre desde Ø0,3 mm (miniatura de precisión) a Ø20 mm (estructura pesada) , dependiendo de la clase de máquina y del tamaño del bastidor.

Aplicaciones industriales

Construcción y Refuerzo

Los estribos de barras de refuerzo, las traviesas de refuerzo de hormigón y las mallas de alambre estructurales se encuentran entre las aplicaciones de mayor volumen de las máquinas dobladoras de alambre. Las máquinas dobladoras de tubos 2D automatizadas producen estribos en tamaños estándar (cuadrados, rectangulares, poligonales) a velocidades de 1.000–3.000 piezas por hora , superando con creces la productividad del plegado manual y con cero variación de tamaño entre piezas.

Componentes automotrices

Los resortes del marco de los asientos, los soportes de los reposacabezas, las barras de torsión de la tapa del maletero, los marcos de las escobillas del limpiaparabrisas y los ganchos para colgar los tubos de escape se producen en máquinas dobladoras de tubos 2D y 3D en instalaciones automotrices de nivel 1 y 2. Se producen complejos conjuntos de resortes de asiento en 3D con múltiples curvaturas espaciales en 15 a 40 partes por minuto en dobladoras de alambre CNC de múltiples ejes, reemplazando las tediosas operaciones de conformado manual.

Artículos para el hogar y muebles

Tube Bending Machine produce marcos para carritos de compras, cestas para platos, estanterías de alambre, parrillas para barbacoa y percheros. La combinación de soldadura y doblado en línea en centros de formación de alambre CNC permite producir estructuras complejas de cestas de alambre a partir de un solo alambre en un ciclo de máquina, sin necesidad de ensamblaje manual.

Dispositivos médicos y componentes de precisión

Los alambres de fijación ortopédicos, los retractores quirúrgicos, las estructuras de los stents y los contactos de resorte de precisión para conectores electrónicos requieren tolerancias dimensionales de ±0,05–±0,1 mm en diámetros de alambre de 0,3 a 3 mm. Las máquinas dobladoras de tubos CNC 3D con retroalimentación de posición de circuito cerrado e inspección basada en visión logran estas tolerancias a velocidades que el conformado manual no puede alcanzar.

Preguntas comunes sobre la máquina dobladora de alambre

¿Cuál es el ángulo de flexión máximo que se puede lograr en un solo paso?

La mayoría de las máquinas dobladoras de alambre pueden doblar hasta 180° en un solo paso y algunos cabezales especializados giran hasta 360° para formar anillos o bobinas completos con un solo movimiento. Para curvas que superan los 180° donde la geometría impide la rotación del cabezal más allá de ese punto, el cable se puede reposicionar (rotación del eje B) para acercarse al ángulo restante desde la dirección opuesta.

¿Cómo se gestiona el springback en Wire Bending Machine?

El retorno elástico en la máquina dobladora de alambre depende del material, el diámetro y el estado del alambre. El sistema CNC almacena los valores de corrección de recuperación elástica por combinación de material/diámetro y se dobla automáticamente según la cantidad de compensación. Para alambre de acero trefilado, la recuperación elástica puede ser 5°–15° por curva de 90° ; para alambre de cobre recocido, normalmente es inferior a 2°. La verificación periódica de prueba de flexión al cambiar los lotes de cables garantiza que las correcciones almacenadas sigan siendo precisas.

¿Puede una máquina dobladora de alambre manipular alambre prerrevestido o pintado?

Sí, siempre que las superficies de contacto de las herramientas estén pulidas y los parámetros de flexión (velocidad, radio) estén optimizados para minimizar la tensión superficial en el recubrimiento. El alambre recubierto de PVC, el alambre galvanizado y el alambre recubierto de epoxi se procesan regularmente en dobladoras de alambre con un diseño de herramientas adecuado. Sin embargo, las curvaturas de radio estrecho en alambres con revestimiento grueso pueden causar grietas en el revestimiento en el extradós de la curvatura, un radio de al menos 3× diámetro del alambre se recomienda para alambre prerrevestido para mantener la integridad del recubrimiento.
