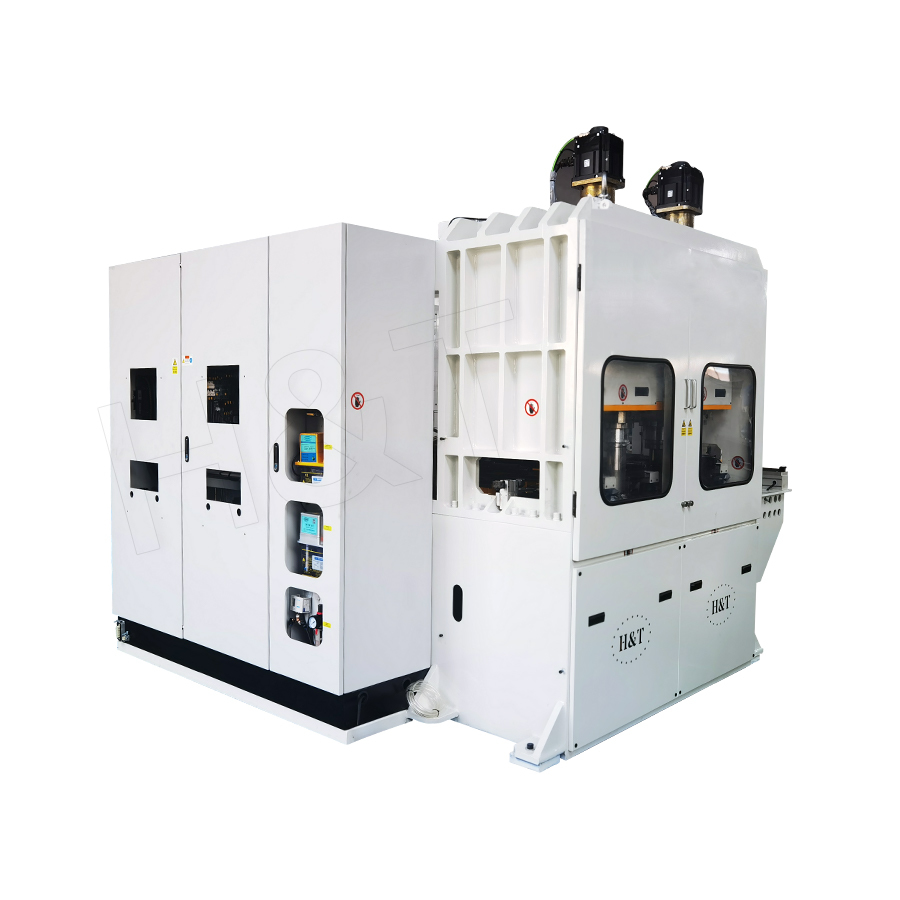

Máquina dobladora de tubos de troqueles continuos de estaciones múltiples es una tecnología de procesamiento de tuberías impulsada por CNC en la que un tubo de metal pasa a través de dos o más estaciones de doblado independientes en un solo ciclo de alimentación, y cada estación está equipada con su propio troquel de doblado, rodillo de presión o placa de presión. A diferencia del doblado convencional de una sola estación, donde el operador debe reposicionar y volver a sujetar el tubo entre cada doblez, el enfoque de troqueles continuos permite completar múltiples dobleces en diferentes ángulos y planos en un solo paso ininterrumpido a través de la máquina.
El resultado es una reducción drástica del tiempo del ciclo, la acumulación de errores de sujeción y la intervención del operador. Un conjunto de tubo automotriz de 6 curvas que requiere 6 configuraciones separadas y 5 operaciones de re-sujeción en una dobladora convencional de una sola estación se puede completar en un ciclo de alimentación automatizado único en una máquina de troqueles continuos de estaciones múltiples, lo que reduce el tiempo total de procesamiento entre un 50 % y un 75 % y, al mismo tiempo, mejora la repetibilidad dimensional en todas las posiciones de plegado.
Principio de funcionamiento: cómo colaboran varias estaciones
El funcionamiento de una máquina curvadora de tubos de matrices continuas multiestación sigue una secuencia coordinada en todas las estaciones, gobernada por un sistema CNC central:
- Alimentación y sujeción automáticas: El tubo se carga en el dispositivo de alimentación automática de la máquina. Las ruedas guía fijas y las placas de presión ajustables sujetan y centran el tubo antes de que ingrese a la primera estación de doblado, lo que garantiza una alineación precisa y elimina la variación posicional en el punto inicial.
- Doblado de la estación 1: A medida que el tubo avanza hasta la primera posición de doblado programada, el sistema CNC activa el troquel de doblado y el rodillo de presión de la Estación 1. La matriz gira hasta el ángulo objetivo, controlado por un servomotor, mientras que el rodillo de presión mantiene la fuerza de contacto para evitar el colapso de la pared del tubo.
- Alimentación continua a estaciones posteriores: Sin soltar la sonda, el dispositivo de alimentación la hace avanzar hasta la estación 2 (y otras estaciones, si están equipadas). Cada estación ejecuta su ángulo de plegado, radio y orientación del plano programados de forma independiente y en secuencia, todo dentro del mismo ciclo de alimentación ininterrumpido.
- Troquelado de doble capa (opcional): En configuraciones avanzadas, un troquel de doble capa permite formar dos dobleces simultáneamente en una sola estación, uno en la capa superior y otro en la capa inferior, comprimiendo aún más el número de pasos de alimentación necesarios para geometrías complejas.
- Descarga automática: Una vez que la estación final completa su curvatura, el conjunto de tubo terminado se descarga automáticamente de la máquina. El siguiente tubo puede comenzar a alimentarse inmediatamente, manteniendo un rendimiento de producción continuo.
Ventajas clave sobre el doblado de una sola estación
| Factor de rendimiento | Troqueles continuos multiestación | Estación única convencional |
|---|---|---|
| Tiempo de ciclo (tubo de 6 curvas) | Ciclo de alimentación único | 6 operaciones separadas |
| Operaciones de reapriete | 0 | 5 (para pieza de 6 curvas) |
| Acumulación de errores dimensionales | mínimo | Compuestos con cada reabrazadera. |
| Mano de obra del operador por pieza | Bajo (solo monitoreo) | Alto (reposicionando cada curva) |
| Rendimiento (piezas/turno) | 3 a 5 veces mayor | Línea de base |
| Riesgo de marcado de superficie | Bajo (sin repetición de sujeción) | Superior (múltiples impresiones de pinzas) |
Tecnología CNC y servoaccionamiento
La precisión y repetibilidad del doblado de matrices continuas de múltiples estaciones dependen completamente de la calidad del CNC y del sistema de servoaccionamiento que coordina todas las estaciones simultáneamente:
- Servoaccionamientos independientes por estación: Cada matriz de doblado es impulsada por su propio servomotor con retroalimentación del codificador, lo que permite que las estaciones individuales operen con diferentes pares y velocidades mientras el sistema CNC sincroniza su sincronización dentro del ciclo de alimentación. Repetibilidad del ángulo de curvatura de ±0,1°–±0,2° se puede lograr en todas las estaciones simultáneamente.
- Sincronización del eje de alimentación: El carro de alimentación de tubos está servocontrolado y sincronizado con todos los ejes de la estación de doblado a través del controlador CNC central, lo que garantiza que el tubo llegue a la línea central del troquel de cada estación con una precisión posicional de ±0,3mm .
- Compensación automática del springback: El sistema CNC almacena coeficientes de recuperación elástica específicos del material para cada estación de forma independiente, teniendo en cuenta el hecho de que el comportamiento de recuperación elástica en la Estación 3 puede diferir del de la Estación 1 debido a la deformación acumulada del tubo aguas arriba.
- Almacenamiento y recuperación de programas: Los programas complejos de múltiples curvaturas se pueden almacenar y recuperar instantáneamente. El cambio entre números de pieza se completa en menos de 10 a 15 minutos mediante entrada de parámetros, sin necesidad de reequipamiento mecánico de todas las estaciones.
Materiales y especificaciones de tubos
Máquinas de troqueles continuos multiestación están diseñados para manejar una amplia gama de materiales de tubos metálicos, con herramientas y parámetros de proceso ajustados a las características de formación de cada material:
- Acero inoxidable (304, 316L): La alta tasa de endurecimiento por trabajo requiere una cuidadosa compensación de la recuperación elástica en cada estación. Las superficies de las herramientas están pulidas o recubiertas de PVD para evitar el desgaste de la superficie exterior del tubo durante la sujeción de múltiples estaciones.
- Cobre y aleaciones de cobre: La excelente ductilidad permite secuencias de flexión ajustadas de múltiples radios. Se utiliza ampliamente para conjuntos de serpentines de refrigeración y HVAC que requieren múltiples curvas de retorno en un tamaño compacto.
- Aleaciones de aluminio (6061, 6063): Se prefiere la condición de recocido para secuencias de múltiples curvaturas para evitar grietas entre estaciones. El envejecimiento artificial posterior a la flexión puede restaurar las propiedades mecánicas del T6.
- Acero al carbono y acero HSLA: Estándar para aplicaciones automotrices e industriales. Fuerzas de conformado más altas requieren bastidores de estación más pesados y servoaccionamientos más grandes.
Rangos típicos de capacidad de la máquina: diámetros exteriores de tubo de Ø6 mm a Ø76 mm , espesores de pared de 0,5 mm a 6 mm, con 2 a 12 estaciones de doblado dependiendo de la configuración de la máquina y la complejidad de la pieza.
Aplicaciones industriales
Sistemas de frenos, combustible y refrigeración para automóviles
Los conjuntos de tubos automotrices de múltiples curvaturas (líneas de frenos, rieles de combustible, circuitos de enfriamiento de transmisión y líneas de refrigerante de aire acondicionado) son aplicaciones ideales para el doblado continuo de matrices de múltiples estaciones. Un conjunto de línea de freno típico requiere 8-14 curvas en múltiples planos; completarlos en una sola pasada de la máquina elimina el error de apilamiento que ocurre al reposicionar el tubo 13 veces separadas en una máquina de una sola estación.
Líneas hidráulicas aeronáuticas y aeroespaciales
Las líneas hidráulicas y de combustible de las aeronaves se encaminan a través de espacios confinados con trayectorias 3D complejas que requieren una curvatura precisa de múltiples radios. Las máquinas de estaciones múltiples con planos de plegado programables por CNC permiten la producción de estas geometrías intrincadas con la trazabilidad dimensional requerida por la certificación AS9100: los parámetros reales de cada plegado se registran automáticamente con el número de serie de la pieza.
Componentes de oleoductos y gasoductos
Los tubos de instrumentación, las líneas de control hidráulico y los conjuntos de tuberías de proceso en instalaciones de petróleo y gas requieren geometrías complejas de múltiples curvaturas tendidas alrededor de obstrucciones estructurales. La calidad de doblado sin arrugas lograda mediante el enfoque de sujeción continua, sin liberación intermedia de la tensión del tubo, es fundamental para la integridad del servicio de alta presión.
Muebles y Carpintería Decorativa
En máquinas de múltiples estaciones se producen eficientemente armazones de sillas, bases de mesas, expositores y barandillas arquitectónicas que requieren múltiples curvaturas en un solo componente de tubo. La ausencia de marcas de nueva sujeción en la superficie del tubo es particularmente importante para aplicaciones decorativas donde la calidad del acabado de la superficie es visible.
Preguntas comunes sobre la máquina dobladora de tubos de troqueles continuos de estaciones múltiples
¿Cuántas estaciones de plegado se utilizan normalmente y qué determina este número?
La mayoría de las máquinas de producción están configuradas con 2 a 8 estaciones , aunque las máquinas especializadas para piezas de alta complejidad pueden tener 12 o más. El número de estaciones está determinado por el número máximo de dobleces en una sola pieza, la longitud mínima recta tangente entre dobleces sucesivos (que determina el espaciado de las estaciones) y el espacio disponible de la máquina. Para piezas donde los dobleces sucesivos están muy juntos, la tecnología de matriz de doble capa en una sola estación puede sustituir la adición de una estación física.
¿Se pueden lograr diferentes radios de curvatura en diferentes estaciones?
Sí. Cada estación está equipada con su propio troquel de curvado independiente, por lo que cada estación puede tener un radio de curvatura diferente. Esto permite que una sola pasada de la máquina produzca piezas con múltiples radios diferentes, por ejemplo, una curva en U de radio estrecho en la Estación 1 (R/D = 1,5) y una curva de barrido más suave en la Estación 3 (R/D = 4,0), sin ningún cambio de herramientas ni reposicionamiento de tubos.
¿Cuál es la distancia mínima recta-tangente requerida entre dos curvas sucesivas?
La tangente recta mínima entre dobleces procesados en estaciones adyacentes está determinada por el espacio físico requerido entre el conjunto de troqueles de la estación aguas abajo y el brazo de doblado de la estación aguas arriba en extensión completa. Para la mayoría de las configuraciones, este mínimo es aproximadamente 1,5–2 veces el diámetro exterior del tubo . Para piezas con distancias entre pliegues más cortas, se requieren matrices de doble capa o configuraciones de estaciones de superposición especialmente diseñadas.
¿Cómo se gestiona el cambio de herramientas en todas las estaciones simultáneamente?
Los sistemas de herramientas de cambio rápido, donde todos los componentes del troquel están montados en soportes estandarizados con mecanismos de bloqueo indexados, permiten que un técnico de instalación experimentado cambie las herramientas en todas las estaciones en 30 a 90 minutos dependiendo del número de estaciones y de la complejidad de la nueva geometría de la pieza. La recuperación de recetas CNC establece automáticamente todos los parámetros de plegado programados después del intercambio de herramientas, lo que minimiza los desechos de plegado de prueba durante la configuración.
