el Serie de corte y biselado de tubos es una solución de fabricación inteligente integrada que combina el corte de tubos de alta precisión con el biselado de bordes automatizado (biselado y desbarbado) en un flujo de trabajo continuo y sincronizado. La serie normalmente consta de tres módulos principales: un sierra circular totalmente servo Para un corte sin rebabas, un máquina biseladora para el procesamiento de extremos y un controlador de línea de producción automatizada que secuencia y conecta ambas operaciones.

Este sistema aborda directamente los puntos débiles del corte manual tradicional (incluidos ángulos de corte inconsistentes, rebabas excesivas, riesgos de seguridad debido a las cuchillas giratorias y baja producción por hora) al ofrecer resultados repetibles y de alta calidad a tasas de rendimiento que los métodos manuales no pueden igualar. Se utiliza ampliamente en la fabricación de maquinaria, componentes automotrices, infraestructura de transporte ferroviario y estructuras de acero para la construcción.

Cómo funciona el proceso de corte y biselado

Etapa 1: Alimentación y posicionamiento por sonda

Los tubos sin procesar, generalmente en longitudes de 3 a 12 metros, se cargan en un transportador de alimentación o en una mesa de rodillos. Un carro de alimentación servoaccionado sujeta el tubo y lo hace avanzar hasta la posición de corte programada con una precisión de longitud de ±0,2mm . Para una producción de alta mezcla, el sistema de control lee los datos de la lista de corte desde un sistema de gestión de producción central y ajusta automáticamente la longitud de alimentación entre pedidos.

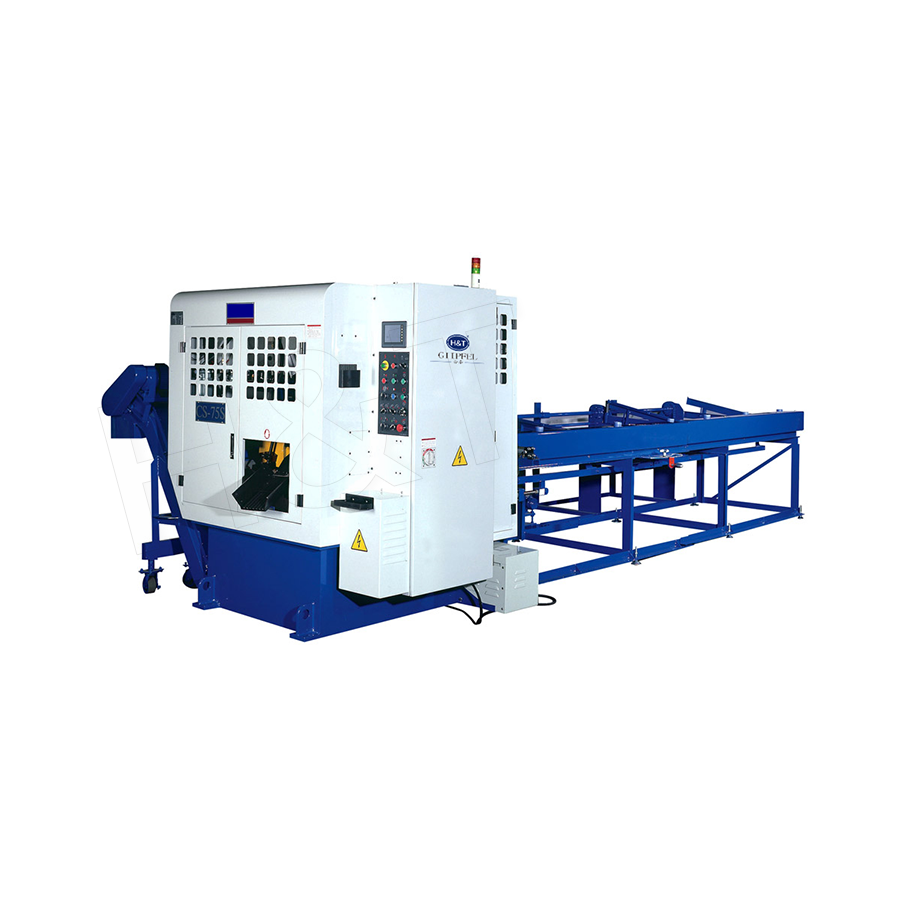

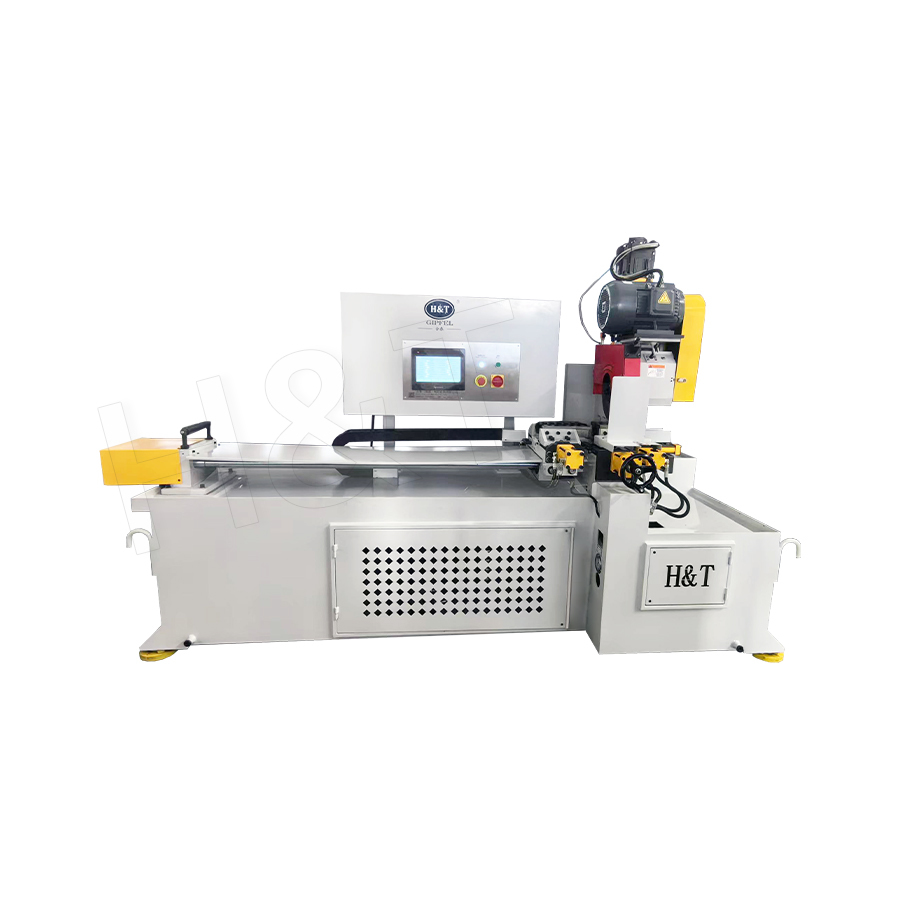

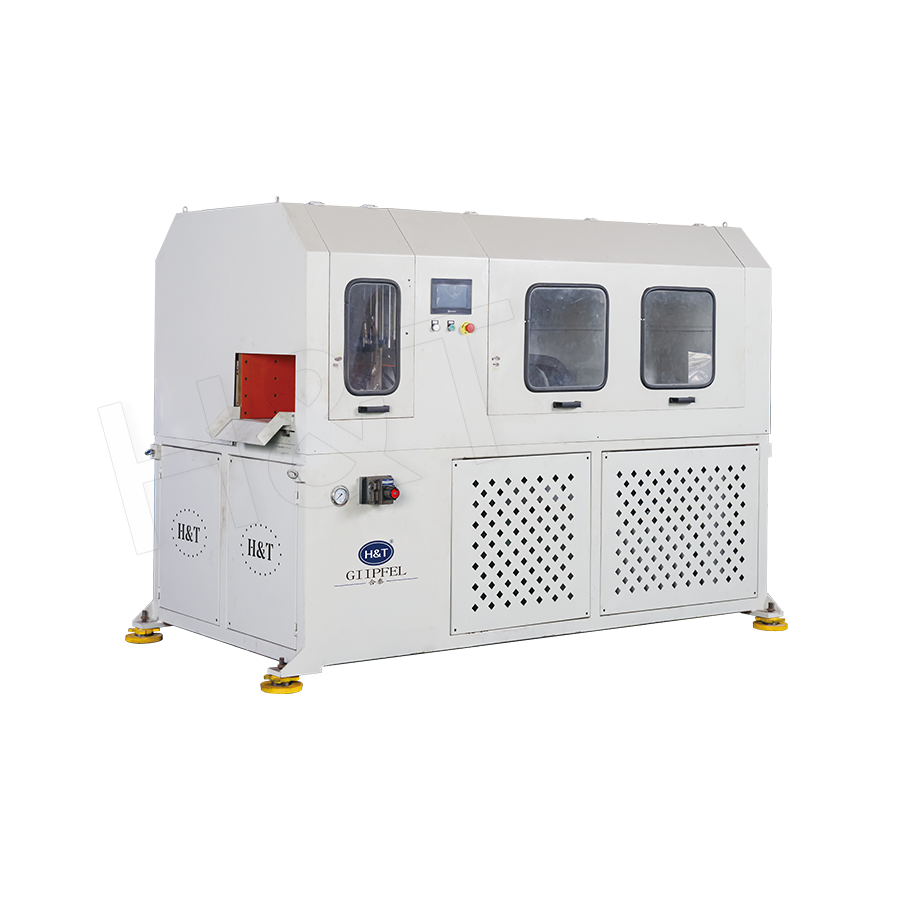

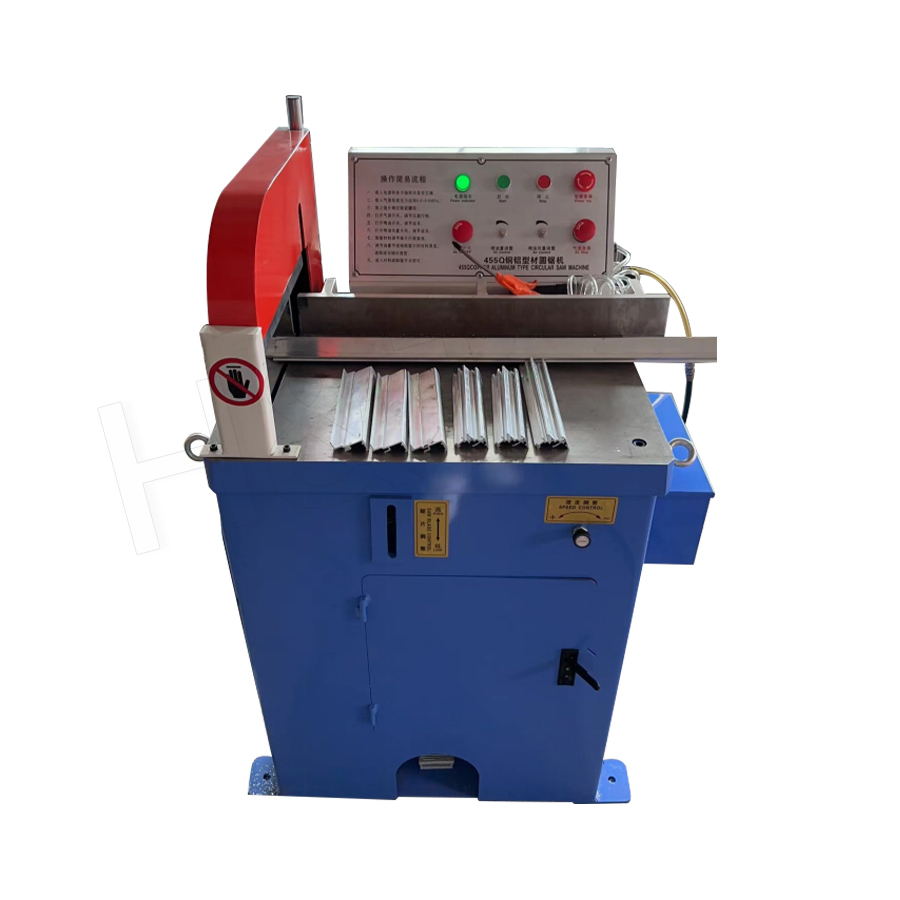

Etapa 2: corte con sierra circular totalmente servo

el circular saw unit uses a servo-controlled feed axis to advance the blade into the tube at an optimized infeed rate matched to the tube wall thickness and material. Key technical characteristics include:

• Control de velocidad de la hoja: La velocidad del husillo variable (normalmente entre 1500 y 4500 RPM) se selecciona automáticamente según el grado del material (acero al carbono, acero inoxidable, aluminio) para maximizar la vida útil de la hoja y la calidad del corte.
• Perpendicularidad de la cara de corte: El servocontrol mantiene la escuadra de la cara de corte para dentro de 0,1° , eliminando la desviación angular común en los sistemas de sierra manual o neumática.
• Deformación mínima: el cold-sawing process produces no heat-affected zone (HAZ) and negligible tube end deformation, preserving the material's mechanical properties and surface condition at the cut face.
• Formación de viruta corta: La geometría de la hoja y la velocidad de avance adecuadas producen virutas cortas y manejables en lugar de espirales largas, lo que reduce el enredo de las virutas y la necesidad de limpiarlas con frecuencia.

Etapa 3: Transferencia automatizada al biselado

Los tubos cortados se transfieren automáticamente (a través de transportadores servoaccionados, empujadores de piezas o recogida y colocación robótica) a la estación de biselado. Esto elimina la manipulación manual entre las dos operaciones y garantiza que el tubo cortado mantenga la orientación correcta para el proceso de biselado.

Etapa 4: biselado y desbarbado

el chamfering machine processes one or both ends of the tube simultaneously (double-end chamfering). A rotating multi-blade chamfering tool or carbide insert cutter produces a precisely angled bevel (typically 30°, 45° o ángulos personalizados ), elimina las rebabas del diámetro interior del tubo y del diámetro exterior, y suaviza la transición entre la cara cortada y la pared del tubo. El ancho de la cara y el ángulo del chaflán son programables y repetibles para ±0,05 mm y ±0,5° respectivamente.

Ventajas de rendimiento sobre los métodos tradicionales

Materiales aplicables y especificaciones de tubos

el Serie de corte y biselado de tubos está diseñado para manejar una amplia gama de materiales metálicos y geometrías de tubos. Hacer coincidir los parámetros de la máquina con las propiedades del material es fundamental para optimizar la vida útil de la herramienta y la calidad del corte:

• Acero al carbono y acero aleado (hasta 1.000 N/mm²): el most common substrate. Standard carbide-tipped circular saw blades provide excellent tool life, typically 5000 a 15 000 cortes por hoja en tubo de pared delgada.
• Acero inoxidable (304, 316, 2205 dúplex): Requiere velocidades de corte más bajas y recubrimientos de hoja de carburo de mayor calidad (TiAlN) para gestionar el endurecimiento por trabajo. Se recomienda utilizar fluido de corte con aditivos sin azufre para evitar la contaminación de la cara de corte.

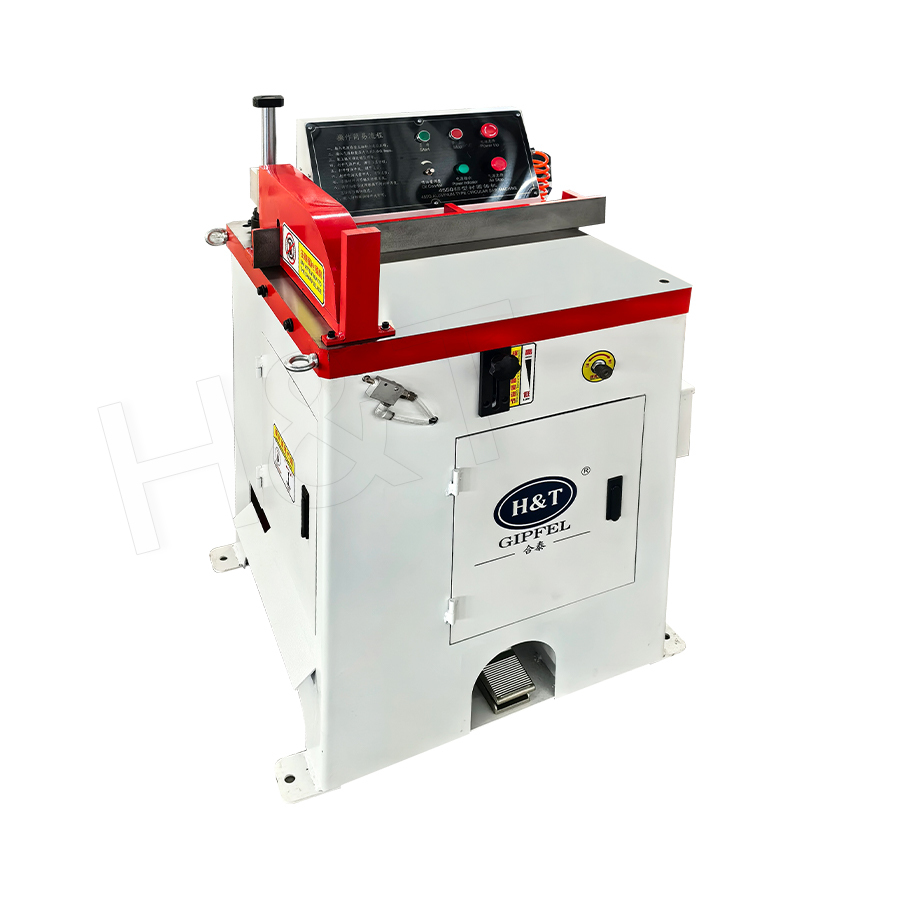

• Aleaciones de aluminio: Las altas velocidades de corte (hasta 4500 RPM) y la geometría de la hoja pulida evitan la acumulación de filos. La eliminación de virutas es más crítica debido a la tendencia del aluminio a mancharse.
• Cobre y latón: Los materiales blandos se cortan fácilmente, pero requieren hojas afiladas y un manejo específico de las virutas para evitar que las virutas se vuelvan a soldar en la cara cortada.

Rango típico de capacidad de la máquina: diámetros exteriores desde Ø10 mm a Ø220 mm , espesores de pared de 0,5 mm a 20 mm y longitudes de corte de 50 mm a 6.000 mm por pieza, dependiendo de la configuración de la máquina.

Aplicaciones industriales

Componentes de chasis y escape de automóviles

Los tubos de escape, los travesaños del chasis y los tubos de suspensión requieren longitudes de corte precisas y extremos sin rebabas para garantizar un montaje adecuado y la calidad de las juntas soldadas. Soporte para líneas automatizadas de corte y biselado entrega justo a tiempo de secciones de tubos cortados directamente a robots de soldadura en líneas de montaje de automóviles, con la trazabilidad de los lotes registrada automáticamente.

Estructuras de transporte ferroviario

Los tubos estructurales utilizados en los bastidores de los vagones y en las estructuras de soporte de las vías deben cumplir estrictas tolerancias dimensionales y requisitos de calidad de la superficie. El aserrado en frío elimina las alteraciones microestructurales causadas por el corte abrasivo o con llama, preservando la resistencia a la fatiga de los tubos de acero de alta resistencia utilizados en aplicaciones ferroviarias críticas para la seguridad.

Conjuntos de tubos hidráulicos y neumáticos

Las líneas hidráulicas de alta presión requieren extremos cortados perfectamente cuadrados y sin rebabas para garantizar conexiones sin fugas de férulas o accesorios de compresión. Una sola rebaba o una desviación angular en la cara cortada puede causar fallas en el sello bajo presión, lo que genera costosas fallas en el campo. La capacidad de la serie para mantener la cuadratura de la cara cortada 0,1° lo convierte en una opción estándar para los fabricantes de tubos hidráulicos.

Construcción y estructuras de acero

Los perfiles huecos estructurales para estructuras de construcción, puentes e instalaciones industriales se producen en grandes volúmenes con diferentes longitudes de corte. Las líneas de producción automatizadas con capacidad de lista de corte programable pueden ejecutar múltiples longitudes diferentes en un solo turno sin detenerse para medir o marcar manualmente, maximizando el tiempo de actividad.

Integración de control CNC y gestión de producción

el automation controller that links cutting and chamfering modules provides more than simple sequencing—it acts as a production management hub:

• Importación de lista de corte: Las órdenes de producción se importan desde sistemas ERP/MES como archivos de lista de cortes (CSV o XML) y la máquina secuencia automáticamente los cortes para minimizar los restos de corte y maximizar el rendimiento del material.
• Seguimiento de la vida útil de la herramienta: el controller monitors cumulative blade cutting time and cut count, alerting the operator to planned blade changes before wear causes quality degradation—preventing out-of-tolerance production.
• Informes de producción: Los informes de producción por turnos (piezas cortadas, longitud total procesada, eventos de tiempo de inactividad, cambios de cuchillas) se generan automáticamente y se pueden exportar a sistemas de gestión de calidad.
• Diagnóstico remoto: La conectividad Ethernet permite el acceso remoto al estado de la máquina, los registros de alarmas y la configuración de parámetros, lo que permite una resolución de problemas más rápida por parte de los equipos de soporte técnico sin una visita in situ.

Preguntas comunes sobre la serie de corte y biselado de tubos

¿Cuál es la diferencia entre un corte con sierra circular y un corte con sierra de cinta para tubos?

El corte con sierra circular ofrece una velocidad y una calidad de cara de corte significativamente mayores para aplicaciones de tubos. Una sierra circular puede realizar un corte en un tubo de acero al carbono de Ø50 mm en 3 a 8 segundos , frente a los 30 a 90 segundos de una sierra de cinta. Las sierras circulares también producen anchos de corte más estrechos (1,5 a 3 mm frente a 2 a 4 mm para las sierras de cinta), lo que reduce el desperdicio de material. Sin embargo, las sierras de cinta son más adecuadas para cortar secciones de paredes gruesas de diámetro muy grande donde el tamaño de hoja circular resulta poco práctico.

¿Puede la máquina biseladora manejar chaflanes de diámetro exterior e interior simultáneamente?

Sí. Las modernas herramientas combinadas de biselado procesan el bisel del diámetro exterior, el bisel del diámetro interior y la cara simultáneamente en una sola operación de inmersión, normalmente completando ambos extremos de un tubo en 8 a 15 segundos en total . Esto es fundamental para aplicaciones de preparación de soldadura donde se deben completar tanto el chaflán del diámetro exterior (para la ranura de soldadura) como el desbarbado del interior (para la limpieza del flujo).

¿Con qué rapidez se puede reconfigurar la línea para un diámetro de tubo diferente?

Con un sistema de guía y sujeción de cambio rápido, el cambio de diámetro generalmente requiere 10 a 20 minutos , incluido el reemplazo de la mordaza del mandril y el ajuste de la herramienta de biselado. Los rieles guía ajustables controlados por CNC en algunos sistemas permiten cambios de diámetro dentro del rango programado (por ejemplo, Ø20–Ø100 mm) con una entrada de parámetro únicamente, sin requerir cambios físicos de herramientas.

¿Cuál es la vida útil típica de la hoja y cómo afecta el costo por corte?

Para una hoja de sierra circular con punta de carburo de Ø180 mm que corta tubos de acero al carbono de Ø50 × 3 mm, la vida útil típica de la hoja es 8.000 a 15.000 cortes . Con un costo de cuchilla de aproximadamente $150 a $300, el costo de los consumibles por corte es inferior a $0,03, una pequeña fracción del costo de mano de obra y calidad asociado con el corte y desbarbado manual.
