Máquina dobladora de bobinas en espiral de tubos es un proceso especializado de formación de tubos en el que los tubos metálicos (más comúnmente cobre, acero al carbono o acero inoxidable) se forman continuamente en bobinas helicoidales (espirales) de diámetro, paso y número de vueltas controlados con precisión mediante rodillos guía, rodillos de flexión y mecanismos de ajuste de paso. El tubo serpentín en espiral resultante proporciona una gran área de transferencia de calor en un espacio compacto, lo que lo convierte en el principal elemento funcional en intercambiadores de calor, unidades fan coil HVAC y sistemas de calefacción y refrigeración de procesos industriales.

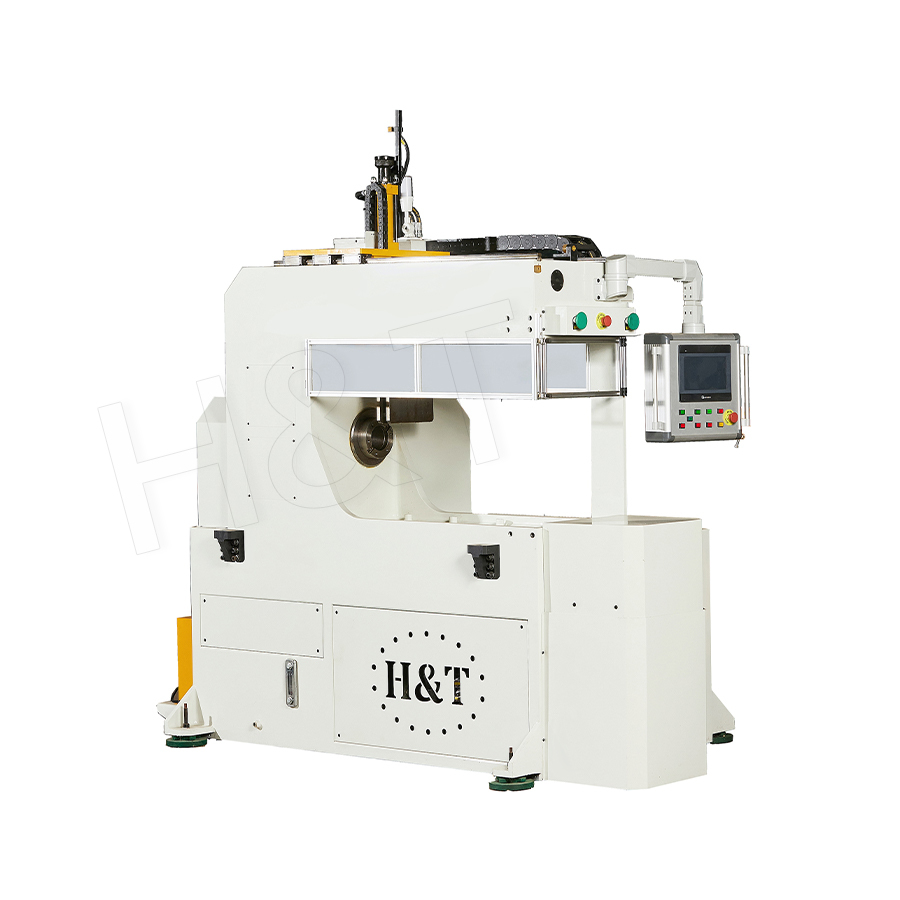

Una máquina dobladora de bobinas integra alimentación de tubos, rodillos de ajuste de radio, mecanismos de guía de paso y un mandril giratorio o cabezal de bobinado en un único sistema automatizado. Dependiendo de la configuración, puede producir serpentines desde tubos de cobre de pequeño diámetro (Ø6 mm) para aplicaciones de refrigeración hasta tubos de acero de gran diámetro (Ø76 mm) para intercambiadores de calor industriales, con diámetros exteriores de serpentines que van desde 50 mm hasta más de 2.000 mm y pasos de hélice desde configuraciones cerradas (giros casi tocándose) hasta configuraciones muy espaciadas.
Cómo funciona una máquina dobladora de bobinas
El proceso de formación de bobinas implica una secuencia coordinada de alimentación de tubos, formación de radio y control de paso, todo ello gestionado por el CNC de la máquina o el sistema de servocontrol:
- Alimentación por sonda: Las secciones de tubos rectos (o tubos alimentados desde un desenrollador de bobinas para cobre blando o aluminio) se introducen en el conjunto de rodillos guía de la máquina a una velocidad controlada. La velocidad de avance determina la tasa de producción e influye en la calidad de la hélice.
- Rodillos de ajuste de radio: Tres o más rodillos dobladores deforman progresivamente el tubo hasta formar el arco circular del diámetro objetivo de la bobina. El espacio entre los rodillos (particularmente el rodillo doblador ajustable) determina el radio de la bobina. El servocontrol CNC permite el ajuste del radio en tiempo real para producir bobinas cónicas (radio que aumenta o disminuye progresivamente) si lo requiere el diseño del intercambiador de calor.
- Mecanismo de guía de paso: Una guía de ajuste de paso, generalmente un tornillo de avance motorizado o un riel guía servoaccionado, hace avanzar el tubo axialmente a una velocidad controlada sincronizada con la alimentación rotacional, estableciendo el paso de hélice de la bobina (la distancia axial entre vueltas adyacentes). El paso es programable y se puede variar a lo largo de la longitud del serpentín para crear serpentines de paso no uniforme para requisitos específicos de distribución de flujo.
- Corte: Una vez completado el número de vueltas programado, un cortatubos (sierra giratoria o cizalla de corte en frío) corta la bobina en el extremo de salida manteniendo la geometría de la bobina. Luego se inspecciona la bobina terminada para determinar su diámetro, paso y calidad de la preparación del extremo.
Por qué la geometría de la bobina en espiral sobresale en aplicaciones de intercambio de calor
La geometría del serpentín en espiral ofrece ventajas termodinámicas y dinámicas de fluidos inherentes sobre los intercambiadores de calor de tubo recto o de tubo en U:
- Efecto vórtice Dean: El flujo a través de un tubo curvado helicoidalmente induce una circulación secundaria (vórtices Dean) que altera la capa límite en la pared del tubo, aumentando significativamente el coeficiente de transferencia de calor. Para la misma longitud de tubo, una bobina en espiral logra Rendimiento de transferencia de calor entre un 15 % y un 40 % mayor que un tubo recto equivalente debido a esta mejora del flujo secundario.
- Tamaño compacto: Una bobina en espiral de 10 metros de longitud de tubo ocupa una fracción del espacio de una disposición de tubo recto equivalente, lo que permite diseños de intercambiadores de calor compactos para instalaciones con espacio limitado, como unidades HVAC residenciales, precalentadores de agua de calderas industriales y sistemas de proceso montados sobre patines.
- Tendencia a la autolimpieza: La fuerza centrífuga sobre el fluido que fluye a través del serpentín empuja las partículas y las incrustaciones hacia la pared exterior, lo que reduce las tasas de contaminación en comparación con los diseños de tubo recto, una ventaja operativa significativa en los intercambiadores de calor agua-agua con suministro de agua dura.
- Absorción de expansión térmica: La geometría de la bobina se adapta inherentemente a la expansión y contracción térmica a través de su estructura similar a un resorte, lo que elimina la necesidad de juntas de expansión y reduce la tensión de fatiga térmica en las juntas de tubo a cabezal.
Principales aplicaciones de las máquinas dobladoras de bobinas
Fabricación de intercambiadores de calor
Los intercambiadores de calor de serpentín en espiral se utilizan como serpentines de inmersión en tanques de almacenamiento (sistemas de agua caliente domésticos y comerciales), intercambiadores de calor de carcasa y serpentín (agua-agua, vapor-agua, refrigerante-agua) y unidades de recuperación de calor. Un típico serpentín de almacenamiento de agua caliente sanitaria se produce a partir de 12-25 metros de tubo de cobre de Ø22 mm formado en una bobina de 180 a 250 mm de diámetro exterior y de 8 a 12 vueltas, lo que requiere un control de paso preciso para garantizar un espacio uniforme entre el tubo y el tanque para una transferencia de calor constante a través de la superficie de la bobina.
Unidades Fan Coil HVAC
Las unidades fancoil, las unidades terminales distribuidas de los sistemas centrales de aire acondicionado, utilizan serpentines de intercambio de calor (normalmente serpentines de tubos de cobre con aletas) para transferir energía térmica entre el agua fría o caliente en circulación y el aire de la habitación impulsado por un pequeño ventilador. El serpentín es el principal elemento de intercambio de calor: el diámetro del tubo, el paso de las aletas, el número de filas y la disposición del circuito determinan directamente la capacidad de refrigeración y calefacción de la unidad. Las máquinas dobladoras de bobinas producen los circuitos de bobinas en forma de serpentina o espiral en el núcleo de cada unidad fan coil, con tasas de producción de 200 a 500 circuitos de bobina por turno en líneas automatizadas.
Calefacción y refrigeración de procesos industriales
Los serpentines de inmersión en los recipientes de los reactores químicos, los tanques de mezcla con camisa y los equipos de proceso por lotes utilizan serpentines en espiral para calentar o enfriar el contenido del recipiente. Bobinas de acero al carbono o acero inoxidable de Ø25 mm a Ø76 mm diámetro del tubo con bobina diámetros exteriores de 300 mm a 2.000 mm se producen para estas aplicaciones industriales de transferencia de calor, lo que requiere un control dimensional preciso para garantizar que el serpentín encaje dentro del recipiente y proporcione el área de transferencia de calor diseñada.
Sistemas de recuperación de calor residual
Los intercambiadores de calor de serpentín en espiral se utilizan ampliamente en la recuperación de calor residual de gases de combustión, escapes de motores y corrientes de procesos industriales. La geometría compacta del serpentín permite la integración en sistemas de escape y conductos existentes con una modificación estructural mínima, lo que lo convierte en una solución rentable para recuperar energía térmica que de otro modo se descargaría al medio ambiente.
Diseño de canalización automatizado
En las tuberías de plantas industriales, las máquinas dobladoras de bobinas se utilizan para formar bobinas de tubos de instrumentación (bucles capilares para medición de procesos), bucles de aislamiento de vibraciones y bobinas de expansión en líneas hidráulicas y de aire para instrumentos. La formación de estas bobinas en una máquina dedicada garantiza una geometría consistente en cientos de instalaciones idénticas, lo que elimina la variabilidad de la formación manual de bobinas.
Parámetros de bobina y control de calidad
| Parámetro | Rango típico | Tolerancia alcanzable | Impacto en el rendimiento |
|---|---|---|---|
| Diámetro exterior de la bobina | 50-2000 milímetros | ±1–2 mm | Encajar dentro del recipiente/concha |
| Paso de bobina (espaciado entre vueltas) | Tubo de OD a 200 mm | ±0,5mm | Distribución del flujo, riesgo de contaminación. |
| numero de vueltas | 1–100 | ±0,25 vuelta | Área total de transferencia de calor |
| Ovalización del tubo en la curva | — | <5% de la DO | Caída de presión, coeficiente de flujo |
Preguntas comunes sobre la máquina dobladora de bobinas en espiral de tubos
¿Qué materiales de tubos son los más adecuados para doblar bobinas?
El cobre (C12200 estirado suavemente) es el material doblado en bobina más comúnmente debido a su excelente ductilidad, conductividad térmica y resistencia a la corrosión. Se puede enrollar en radios estrechos ( R/D tan bajo como 2:1 ) sin recocido. El acero al carbono y el acero inoxidable requieren radios mínimos más grandes (normalmente R/D ≥ 4:1) y pueden necesitar un recocido intermedio para pasos estrechos. Los tubos de aleación de aluminio (1100, 3003) son adecuados para serpentines de refrigerante de baja presión donde es importante minimizar el peso.
¿Cómo se controla la ovalización durante el doblado de la bobina?
La ovalización se controla principalmente a través del soporte del mandril dentro del orificio del tubo durante el doblado y limitando la velocidad de doblado para permitir que el material fluya sin pandearse. Los mandriles internos, ya sean mandriles de cadena de bolas flexibles o mandriles de tapón rígido, se insertan en el tubo antes de doblarlo y se retiran después de que se forma la bobina. Para el bobinado de tubos de cobre en aplicaciones de intercambiadores de calor estándar, los mandriles internos generalmente limitan la ovalización a menos del 3% de la DO nominal incluso con diámetros de bobina de sólo 2× diámetro exterior del tubo.
¿Puede una máquina dobladora de bobinas producir bobinas de paso variable?
Sí, en máquinas controladas por CNC. La guía de paso servoaccionada hace avanzar el tubo axialmente a una velocidad programada por revolución, y esta velocidad se puede cambiar en cualquier punto del programa de la bobina. Los serpentines de paso variable (paso estrecho en el centro para una alta transferencia de calor, paso más amplio en los extremos para reducir la caída de presión y mejorar la distribución del flujo de entrada/salida) se utilizan en intercambiadores de calor especializados para aplicaciones de procesamiento de alimentos y farmacéuticas donde la uniformidad del flujo es fundamental.
¿Cómo se prueba la integridad de una bobina terminada antes de la instalación?
Los serpentines terminados generalmente se someten a pruebas de presión hidrostática (llenos con agua y presurizados a 1,5× presión de diseño (comúnmente de 15 a 30 bar para serpentines HVAC y hasta 100 bar para serpentines de proceso de alta presión) y se mantiene durante 5 a 15 minutos mientras se inspecciona si hay fugas. Para aplicaciones críticas, se aplican pruebas neumáticas con detección de fugas de helio o nitrógeno para identificar microfugas que las pruebas hidrostáticas podrían pasar por alto.
